霍爾效應傳感器，安裝在前齒輪室蓋上；

讀取轉速信號輪的信號；

主要功能：確定發動機轉速；

輔助功能：當凸輪軸位置傳感器發生故障時，ECM使用此傳感器提供的發動機位置信號確定正時。

霍爾效應傳感器，安裝在缸蓋前端，凸輪軸正時信號輪蓋上；

讀取凸輪軸正時信號輪(用螺栓固定在凸輪軸前端)的信號；

主要功能：測定發動機位置以控制噴油正時；

輔助功能：當曲軸轉速/位置傳感器發生故障時，ECM使用此傳感器測定發動機轉速。

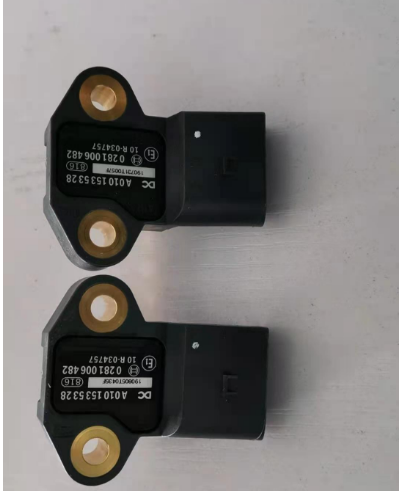

位于發動機進氣管接頭上；

使用一個組合式進氣歧管溫度/壓力傳感器，測量進氣歧管壓力(渦輪增壓器產生的增壓壓力)和進氣溫度；

功能：

? 用于噴油量控制和發動機保護；

? 計算進氣流量，參與發動機熱管理

OM502空氣濕度溫度傳感器

位于發動機左側、ECM附近的缸體上；

監測發動機的機油壓力；

功能：用于發動機保護。

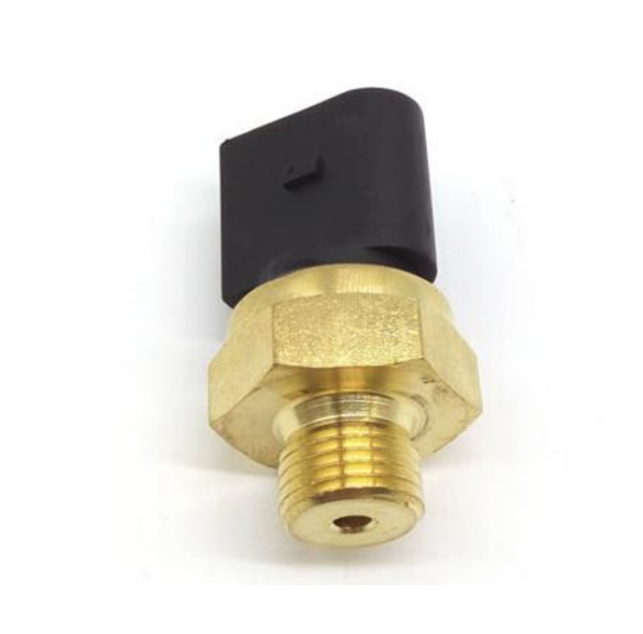

OM906/OM502機油壓力傳感器

位于發動機左側缸體上,ECM附近；

監測發動機主油道的的機油溫度；

功能：用于發動機保護。

安裝在節溫器殼體上；

測量節溫器前的冷卻液的溫度；

功能：

? 用于發動機保護；

? 冷起動時的噴油控制；

? 風扇控制。

安裝在高壓油軌上；

功能：反饋燃油油軌實際壓力，監測燃油系統是否正常工作。

OEM負責安裝；

功能：監測膨脹水箱內冷卻液的液位，提供發動機保護的輸入。

安裝在吸入側燃油濾清器底部；

該傳感器由兩個導電探頭組成，當水沒過導電探頭，導致電導率變化時，黃色報警燈閃爍，表明濾清器中的水達到報警極限；

功能：監測積聚在濾清器底部水的存量狀況，以提醒司機排放濾清器中的水分。

OEM安裝，用于監測環境溫度；

功能：控制尿素噴射系統解凍和加熱。

OM502空氣壓力傳感器
